ハイブリッドバッテリー交換　エスティマ　電装系修理

入庫車両　エスティマHV　AHR20W　H20/11

チェックランプ点灯によりレッカーで入庫

ダイアグを確認
データモニターでセル間の電圧差が大きく基準外になっていたので、ハイブリッドバッテリー不良という診断結果のため交換します。

エスティマのハイブリッドバッテリーは、センターコンソール内に内蔵されています。

外側から分解していきます。
ハイブリッドバッテリーは高電圧部品なので、取り扱いには低圧電気取扱業務特別教育が必要です。
受講済みのスタッフが絶縁処置に注意しながら慎重に作業します。

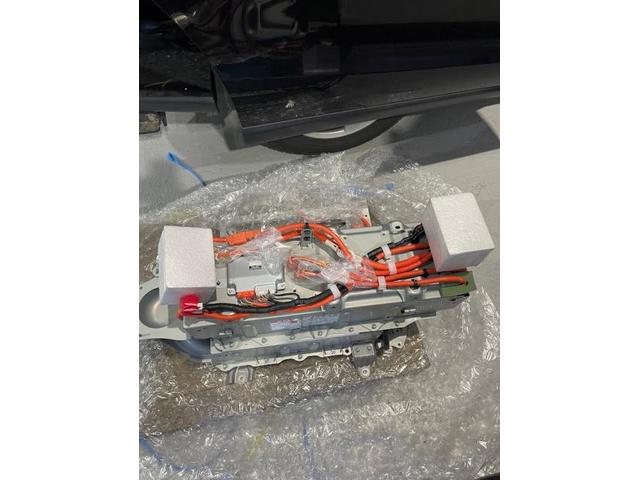

新品は高額なのでリビルト品という、消耗部品が交換された新品同等品のリフレッシュ部品を使用します。

復元して完成です。
