VSV交換　ハイエースバン　電装系修理　エンジンチェックランプ点灯

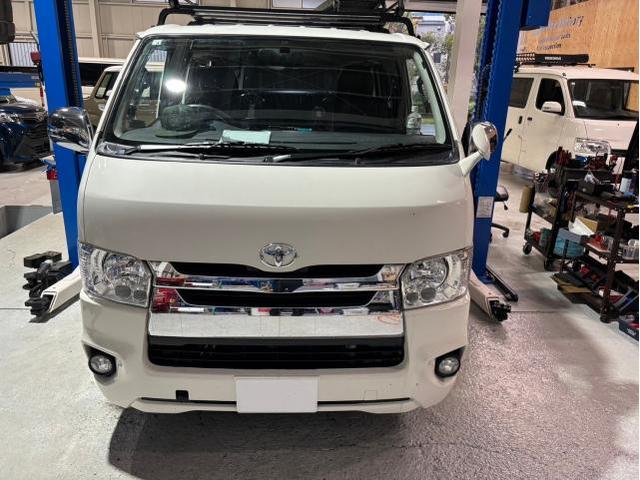

トヨタ　ハイエース　TRH200系
エンジンチェックランプ点灯によりご入庫いただいた車両です。

エンジンチェックランプが点灯しているので、制御システムの異常が考えられます。
テスターに繋ぎ、ダイアグノーシスコードを確認します。

VSV断線のコードが出力されていたので、まずはVSVの単体点検を実施します。

スロットルの横にVSVが配置されていますので、取り外し単体点検を実施

抵抗点検
基準
点検端子1-2　　　　 23to26Ω
1-ﾎﾞﾃﾞｨｱｰｽ　10MΩ以上
2-ﾎﾞﾃﾞｨｱｰｽ　10MΩ以上

作動点検
基準
通電時　　通気あり
非通電時　通気無し

抵抗点検で1-2端子間の抵抗が測定不能
作動点検で通電時通気がないため、VSV単体不良と判断。
VSVを新品に交換し、試運転で最終確認。
問題がなかったためご納車させていただきました。
